Trong các xưởng sản xuất gỗ và nội thất, chà nhám là công đoạn tạo ra lượng bụi lớn, đặc biệt là bụi mịn từ gỗ tự nhiên, MDF và HDF. Nếu chỉ sử dụng quạt thông gió hoặc vệ sinh sau mỗi ca làm việc, bụi vẫn có thời gian phát tán trong không khí, bám lên sản phẩm, máy móc và khu vực sản xuất.

Mục lục

Bàn hút bụi chà nhám được thiết kế để giải quyết vấn đề này theo một cách chủ động hơn: thu gom bụi ngay tại vị trí phát sinh.

Vậy bàn hút bụi hoạt động như thế nào? Bụi sau khi đi qua mặt bàn được đưa đến đâu? Quạt hút, buồng hút, khay chứa bụi và hệ thống lọc giữ vai trò gì?

Bài viết dưới đây sẽ giúp khách hàng hiểu rõ cấu tạo, nguyên lý vận hành và các yếu tố quyết định hiệu quả của một bàn hút bụi chà nhám.

Bàn hút bụi chà nhám là gì?

Bàn hút bụi chà nhám là thiết bị kết hợp giữa:

Bàn thao tác dành cho công nhân.
Buồng thu gom bụi nằm phía dưới.
Quạt hoặc nguồn hút tạo áp suất âm.
Hệ thống dẫn và xử lý bụi.
Khay chứa bụi hoặc cụm lọc tùy theo cấu hình.

Khi công nhân chà nhám sản phẩm trên mặt bàn, bụi phát sinh sẽ được luồng khí kéo xuống các khe hút thay vì tiếp tục bay ra khu vực xung quanh.

Điểm khác biệt quan trọng của thiết bị này nằm ở nguyên lý hút bụi tại nguồn. Bụi được kiểm soát ngay khi vừa phát sinh, trước khi lan rộng trong nhà xưởng.

Vì sao chỉ dùng quạt thông thường chưa xử lý bụi hiệu quả?

Nhiều nhà xưởng sử dụng quạt hướng trục hoặc quạt thông gió để đẩy không khí có bụi ra ngoài. Cách làm này có thể giúp không gian bớt ngột ngạt, nhưng không đồng nghĩa với việc bụi đã được thu gom và xử lý đúng cách.

Một số hạn chế thường gặp gồm:

Luồng khí làm bụi tiếp tục phát tán sang khu vực khác.
Bụi vẫn bám trên mặt bàn và bề mặt sản phẩm.
Người lao động vẫn tiếp xúc với bụi trong quá trình chà nhám.
Không kiểm soát được vị trí thu gom bụi.
Bụi có thể tích tụ trong đường đi, trên máy móc và kết cấu nhà xưởng.

Trong khi đó, bàn hút bụi tạo luồng khí tập trung ngay tại khu vực thao tác, giúp kéo bụi xuống phía dưới trước khi bụi lan ra môi trường xung quanh.

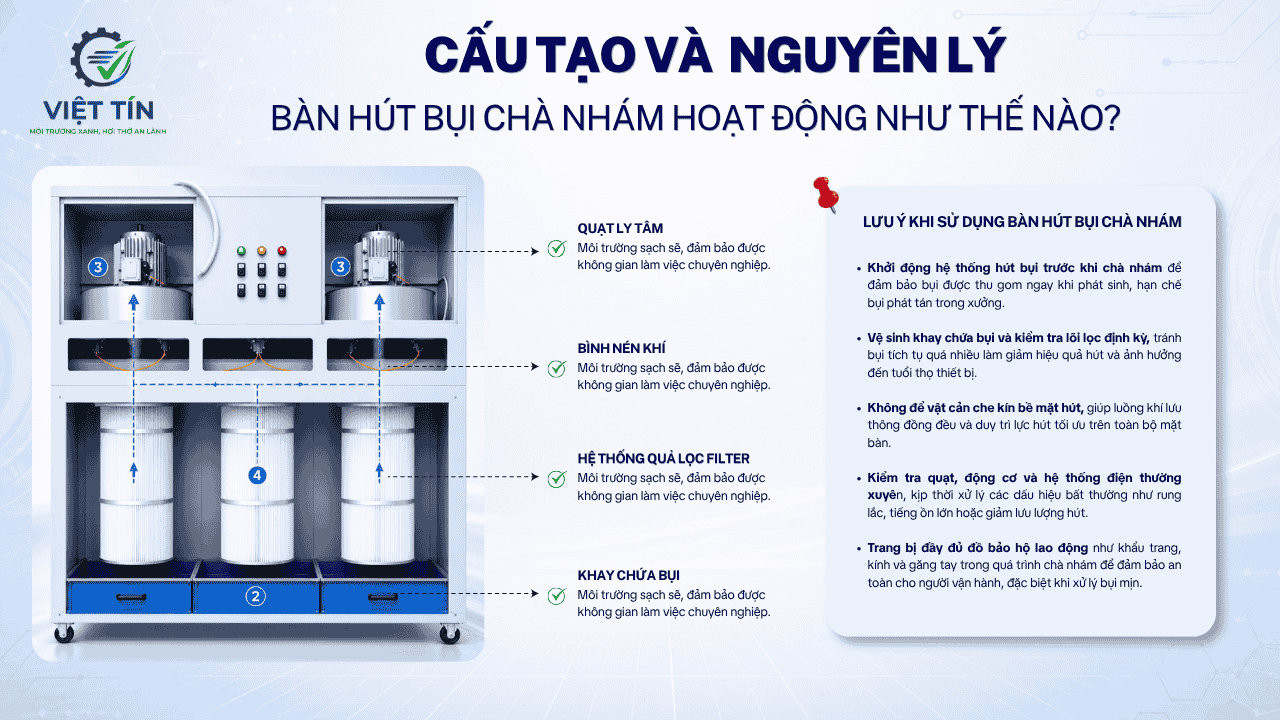

Cấu tạo của bàn hút bụi chà nhám

Tùy theo yêu cầu của từng nhà xưởng, cấu hình thiết bị có thể thay đổi. Tuy nhiên, một bàn hút bụi chà nhám thường gồm những bộ phận cơ bản sau.

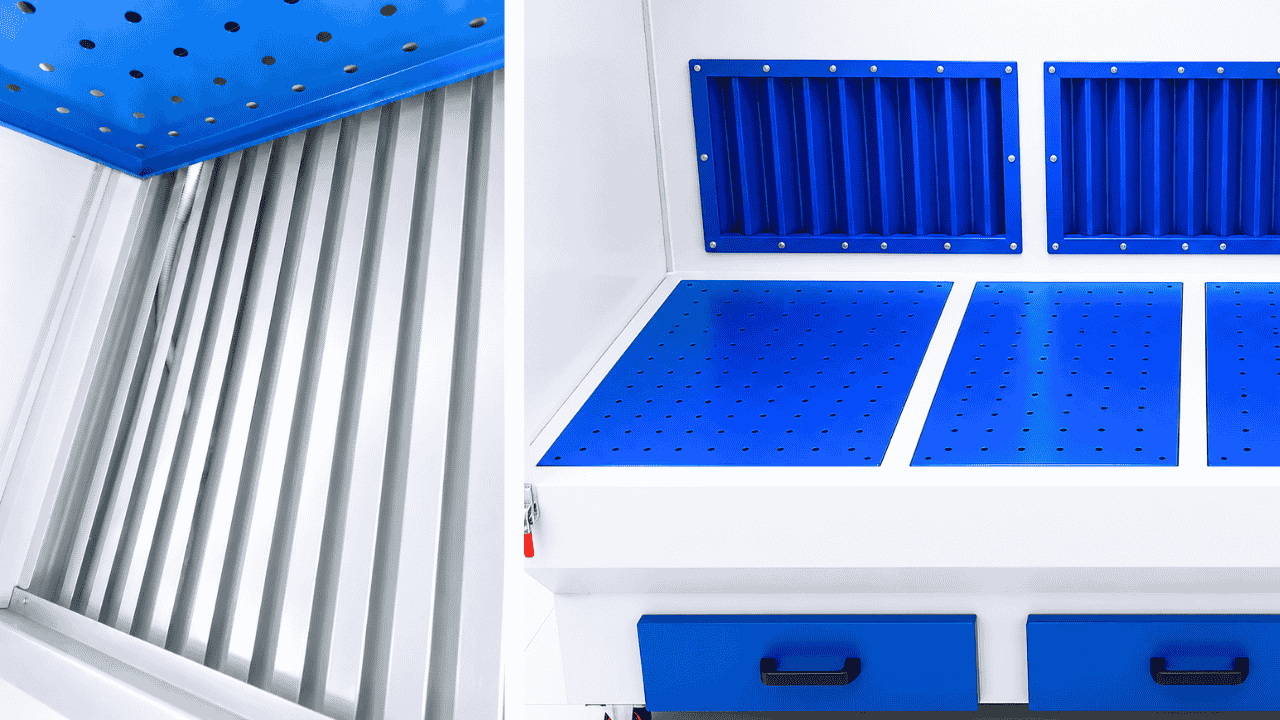

Mặt bàn thao tác

Mặt bàn là vị trí đặt sản phẩm và thực hiện công đoạn chà nhám.

Trên bề mặt có các khe hoặc lỗ hút được phân bố theo thiết kế. Những vị trí này cho phép không khí và bụi đi xuống buồng hút phía dưới.

Một mặt bàn được thiết kế phù hợp cần đáp ứng các yêu cầu:

Đủ diện tích để thao tác với sản phẩm.
Chịu tải tốt.
Các khe hút phân bố tương đối đồng đều.
Không gây vướng khi di chuyển sản phẩm.
Thuận tiện khi vệ sinh và bảo dưỡng.

Nếu khe hút bố trí không hợp lý, bàn có thể hút mạnh tại một số vị trí nhưng yếu ở những khu vực còn lại.

Buồng hút phía dưới

Buồng hút là khoang kín hoặc bán kín nằm ngay dưới mặt bàn.

Bộ phận này có nhiệm vụ:

Tiếp nhận bụi đi qua mặt bàn.
Tạo không gian dẫn khí về cửa hút.
Phân phối lực hút trên toàn bộ bề mặt.
Hạn chế bụi thoát ngược ra bên ngoài.

Hình dạng và thể tích buồng hút ảnh hưởng trực tiếp đến khả năng phân bổ luồng khí. Nếu buồng hút quá nhỏ hoặc thiết kế không cân đối, lực hút có thể không đồng đều giữa các vị trí.

Quạt hút hoặc nguồn hút trung tâm

Quạt hút tạo ra chênh lệch áp suất giữa khu vực phía trên và phía dưới mặt bàn.

Khi quạt hoạt động, áp suất trong buồng hút giảm xuống. Không khí bên ngoài sẽ di chuyển qua các khe trên mặt bàn vào buồng hút, đồng thời kéo theo bụi chà nhám.

Tùy theo phương án thiết kế, bàn có thể:

Sử dụng quạt hút riêng.
Kết nối với một cụm lọc độc lập.
Kết nối với hệ thống hút bụi trung tâm của nhà xưởng.

Công suất quạt không nên lựa chọn chỉ dựa trên cảm giác “càng lớn càng tốt”. Quạt cần được tính toán phù hợp với kích thước mặt bàn, đường ống, số lượng bàn và trở lực của hệ thống lọc.

Đường ống dẫn bụi

Đường ống có nhiệm vụ dẫn hỗn hợp không khí và bụi từ bàn đến vị trí thu gom hoặc xử lý.

Để hệ thống vận hành hiệu quả, đường ống cần được bố trí hợp lý:

Hạn chế quá nhiều đoạn gấp khúc.
Lựa chọn đường kính phù hợp.
Hạn chế rò rỉ khí tại các mối nối.
Bố trí cửa kiểm tra và vệ sinh khi cần.
Cân bằng lưu lượng nếu kết nối nhiều bàn.

Đường ống quá nhỏ, quá dài hoặc có nhiều co gấp sẽ làm tăng trở lực, khiến lực hút tại mặt bàn giảm xuống.

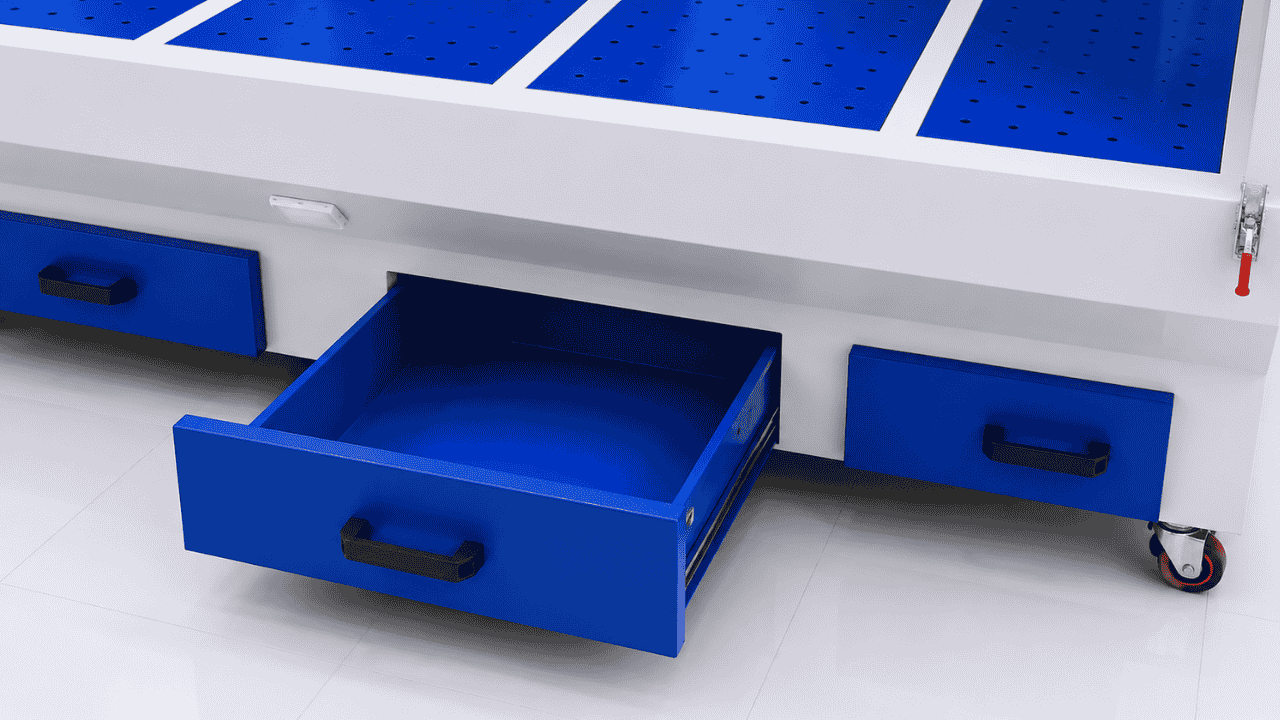

Khay thu gom bụi

Ở một số mẫu bàn, phần bụi thô sau khi được hút xuống sẽ lắng và tập trung tại khay chứa bụi phía dưới.

Khay thường được thiết kế để:

Dễ dàng kéo ra và lắp lại.
Thuận tiện khi đổ bụi.
Hạn chế bụi rơi vãi ra nhà xưởng.
Giúp việc vệ sinh cuối ca nhanh hơn.

Người vận hành cần kiểm tra khay định kỳ. Khi bụi tích tụ quá đầy, khả năng lưu thông khí và hiệu quả thu gom có thể bị ảnh hưởng.

Hệ thống lọc bụi

Tùy cấu hình, không khí có bụi sau khi rời khỏi bàn có thể đi qua:

Túi lọc bụi.
Lõi lọc Cartridge.
Buồng lọc khô.
Cyclone tách bụi.
Hệ thống hút bụi trung tâm.
Thiết bị xử lý được thiết kế riêng theo đặc điểm bụi.

Hệ thống lọc giữ lại bụi trước khi không khí được thải ra ngoài hoặc tuần hoàn trở lại khu vực sản xuất.

Không phải tất cả các mẫu bàn đều có hệ thống lọc tích hợp ngay bên trong. Một số bàn chỉ đóng vai trò thu bụi tại nguồn và được kết nối với trạm lọc trung tâm của nhà máy.

Bàn hút bụi hoạt động như thế nào?

Quá trình hoạt động có thể được hiểu qua 6 bước cơ bản.

Bước 1: Công nhân chà nhám sản phẩm

Sản phẩm được đặt trên mặt bàn. Trong quá trình sử dụng máy chà nhám hoặc chà thủ công, các hạt bụi gỗ bắt đầu tách khỏi bề mặt.

Bụi phát sinh có nhiều kích thước khác nhau. Những hạt lớn thường rơi xuống mặt bàn, trong khi bụi mịn dễ bị cuốn vào không khí.

Bước 2: Quạt hút tạo áp suất âm

Khi hệ thống được khởi động, quạt hút không khí ra khỏi buồng hút phía dưới bàn.

Quá trình này tạo ra vùng áp suất thấp, thường được gọi là áp suất âm. Không khí ở phía trên có xu hướng di chuyển xuống các khe hút để bù lại lượng khí đã được quạt lấy đi.

Bước 3: Bụi được kéo xuống mặt bàn

Luồng khí đi qua các khe hút sẽ cuốn theo bụi phát sinh trên bề mặt sản phẩm và mặt bàn.

Bụi được kéo xuống phía dưới thay vì bay lên khu vực hô hấp của người lao động hoặc phát tán sang các công đoạn khác.

Hiệu quả của bước này phụ thuộc vào:

Lưu lượng hút.
Vận tốc khí tại mặt bàn.
Vị trí thao tác.
Kích thước sản phẩm.
Cách bố trí khe hút.
Khoảng cách từ nguồn bụi đến mặt hút.

Bước 4: Bụi đi vào buồng hút

Sau khi đi qua mặt bàn, bụi được tập trung trong buồng hút.

Một phần bụi có kích thước lớn có thể lắng xuống khay chứa. Phần bụi nhẹ hơn tiếp tục di chuyển theo dòng khí vào đường ống hoặc cụm lọc.

Bước 5: Bụi được đưa đến hệ thống xử lý

Từ buồng hút, hỗn hợp khí và bụi được dẫn đến hệ thống lọc hoặc trạm hút bụi trung tâm.

Tại đây, bụi được giữ lại bằng phương pháp phù hợp với từng cấu hình thiết bị. Không khí sau lọc tiếp tục đi qua quạt và được đưa ra vị trí xả theo thiết kế.

Bước 6: Thu gom bụi và vệ sinh định kỳ

Bụi sau khi tách khỏi luồng khí sẽ tập trung trong:

Khay chứa bụi.
Thùng thu hồi.
Phễu chứa bụi.
Túi hoặc ngăn chứa của hệ thống lọc.

Người vận hành cần vệ sinh và thu gom bụi định kỳ để duy trì khả năng hút ổn định.

Sơ đồ nguyên lý tổng quát

Công nhân chà nhám

↓

Bụi phát sinh trên bề mặt bàn

↓

Quạt hút tạo áp suất âm

↓

Bụi được kéo qua các khe hút

↓

Bụi đi xuống buồng hút

↓

Bụi được dẫn đến khay chứa hoặc hệ thống lọc

↓

Không khí sau xử lý được thải ra hoặc tuần hoàn theo thiết kế

Vì sao bàn hút bụi phải thu bụi ngay tại nguồn?

Khi bụi đã phát tán ra toàn bộ nhà xưởng, việc thu gom sẽ khó khăn và tốn kém hơn. Doanh nghiệp cần sử dụng nhiều nhân công vệ sinh, hệ thống thông gió lớn hơn và vẫn khó kiểm soát hoàn toàn bụi mịn trong không khí.

Thu gom tại nguồn mang lại một số lợi ích:

Giảm phạm vi phát tán của bụi.
Hạn chế bụi bám trên sản phẩm.
Giảm bụi đi vào máy móc và thiết bị điện.
Giảm thời gian vệ sinh cuối ca.
Cải thiện điều kiện làm việc cho công nhân.
Giúp hệ thống xử lý tập trung vận hành hiệu quả hơn.

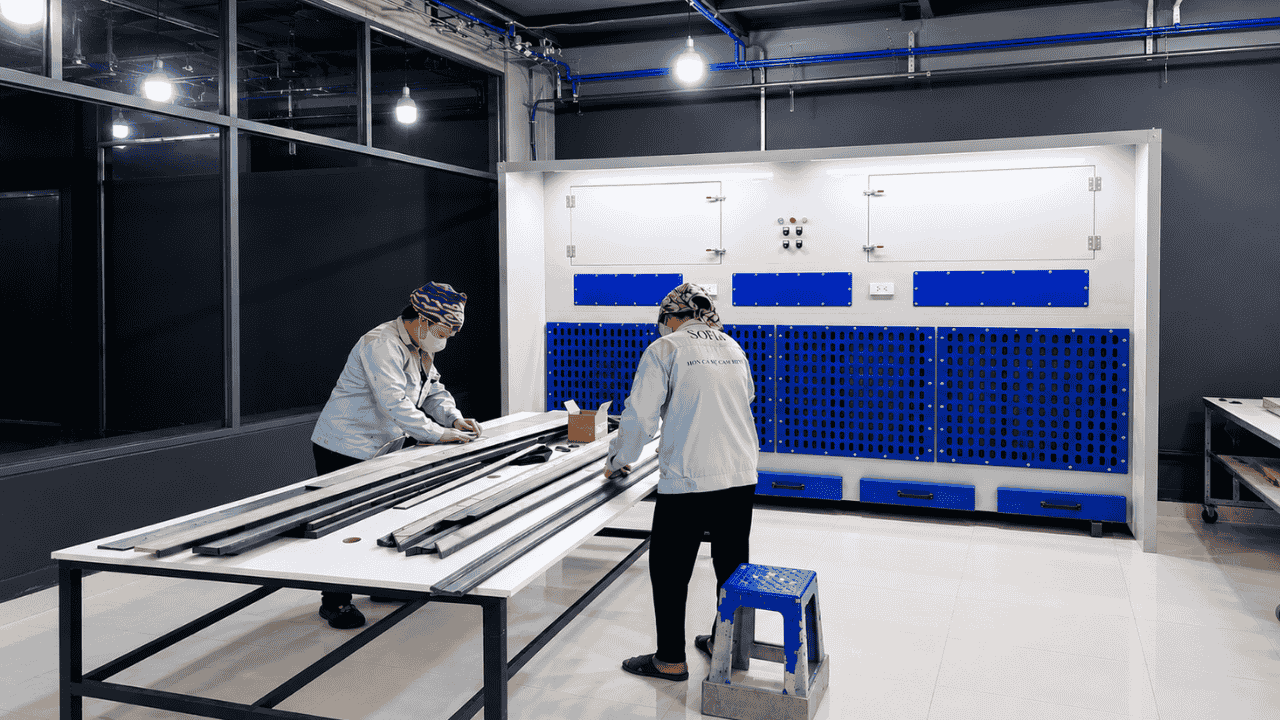

Đây cũng là lý do bàn hút bụi thường được đặt ngay tại vị trí phát sinh bụi thay vì lắp cửa hút ở quá xa khu vực chà nhám.

Những yếu tố quyết định hiệu quả hút bụi

Không phải tất cả các bàn hút bụi có cùng kích thước đều cho hiệu quả giống nhau. Khả năng thu gom bụi phụ thuộc vào sự đồng bộ của toàn bộ hệ thống.

Thiết kế mặt bàn

Mật độ và vị trí khe hút cần phù hợp với vùng thao tác thực tế.

Nếu sản phẩm che kín quá nhiều khe hút hoặc khe tập trung sai vị trí, luồng khí có thể không tiếp cận được khu vực đang phát sinh bụi.

Công suất và lưu lượng quạt

Quạt cần tạo đủ lưu lượng để duy trì luồng khí hút qua mặt bàn, đồng thời đủ áp suất để thắng trở lực của đường ống và hệ thống lọc.

Quạt quá nhỏ khiến bụi không được thu gom tốt. Quạt quá lớn nhưng thiết kế hệ thống không phù hợp có thể gây:

Tốn điện.
Tăng tiếng ồn.
Luồng hút quá mạnh tại một số vị trí.
Giảm hiệu quả tổng thể do mất cân bằng hệ thống.

Thiết kế buồng hút

Buồng hút cần giúp luồng khí phân bố tương đối đồng đều trên toàn bộ mặt bàn.

Một thiết kế chỉ tập trung cửa hút tại một đầu nhưng không có giải pháp cân bằng khí có thể khiến đầu gần quạt hút mạnh, đầu còn lại hút yếu.

Đường ống và các mối nối

Rò rỉ khí, đường ống quá nhỏ hoặc nhiều co gấp đều làm giảm lực hút thực tế tại bàn.

Do đó, khi lắp nhiều bàn vào cùng một hệ thống trung tâm, cần tính toán đường kính ống chính, ống nhánh và van điều chỉnh cho từng vị trí.

Tình trạng hệ thống lọc

Khi túi lọc hoặc lõi lọc bị bám bụi quá nhiều, trở lực của hệ thống tăng lên. Quạt vẫn chạy nhưng lượng khí đi qua bàn có thể giảm đáng kể.

Vì vậy, thiết bị cần được vệ sinh và bảo trì theo tần suất sử dụng thực tế.

Kích thước sản phẩm

Sản phẩm quá lớn có thể che phủ nhiều khe hút trên mặt bàn. Ngược lại, bàn quá rộng so với sản phẩm cũng có thể làm phân tán lưu lượng hút không cần thiết.

Lựa chọn kích thước bàn phù hợp giúp luồng hút tập trung tốt hơn và tối ưu chi phí đầu tư.

Bàn hút bụi phù hợp với những loại bụi nào?

Bàn hút bụi chà nhám thường được sử dụng cho bụi phát sinh từ:

Gỗ tự nhiên.
MDF.
HDF.
Ván công nghiệp.
Sơn lót đã khô.
Bột bả và vật liệu hoàn thiện bề mặt.
Một số loại vật liệu tổng hợp có tính chất tương tự.

Tuy nhiên, không nên mặc định một cấu hình có thể sử dụng cho mọi loại bụi.

Với bụi kim loại, bụi có tia lửa, vật liệu dễ cháy hoặc bụi có tính chất đặc biệt, doanh nghiệp cần được khảo sát và thiết kế giải pháp riêng để đảm bảo an toàn vận hành.

Bàn hút bụi có loại bỏ hoàn toàn bụi trong xưởng không?

Bàn hút bụi giúp giảm đáng kể lượng bụi phát tán tại khu vực chà nhám, nhưng hiệu quả thực tế phụ thuộc vào:

Thiết kế thiết bị.
Loại bụi.
Cách thao tác của công nhân.
Công suất hệ thống.
Tần suất vệ sinh.
Tình trạng đường ống và bộ lọc.
Cách bố trí mặt bằng.

Thiết bị cũng không thay thế hoàn toàn các biện pháp an toàn khác. Người lao động vẫn cần sử dụng trang bị bảo hộ phù hợp và doanh nghiệp cần duy trì vệ sinh nhà xưởng định kỳ.

Cách tiếp cận hiệu quả nhất là kết hợp:

Thu gom bụi tại nguồn.
Hệ thống lọc phù hợp.
Thông gió nhà xưởng.
Vệ sinh định kỳ.
Trang bị bảo hộ lao động.
Hướng dẫn vận hành đúng quy trình.

Dấu hiệu bàn hút bụi đang hoạt động không hiệu quả

Doanh nghiệp nên kiểm tra hệ thống khi xuất hiện các hiện tượng:

Bụi vẫn bay nhiều quanh vị trí chà nhám.
Lực hút ở các vị trí trên bàn không đồng đều.
Quạt phát ra tiếng động bất thường.
Bụi tràn ra khỏi khay chứa.
Đường ống có dấu hiệu tắc nghẽn.
Lõi lọc nhanh bị bám kín.
Lượng khí hút giảm rõ rệt so với ban đầu.
Bụi rò rỉ tại các mối nối.

Nguyên nhân có thể đến từ việc bộ lọc bị tắc, khay bụi quá đầy, đường ống rò rỉ, cánh quạt bám bụi hoặc cấu hình ban đầu chưa phù hợp với nhu cầu thực tế.

Cách vận hành bàn hút bụi hiệu quả

Để duy trì hiệu quả hút và kéo dài tuổi thọ thiết bị, doanh nghiệp nên thực hiện một số nguyên tắc cơ bản.

Khởi động hệ thống trước khi chà nhám:

Nên bật quạt hút trước khi bắt đầu thao tác để luồng khí trong bàn đạt trạng thái ổn định.
Đặt sản phẩm đúng khu vực hút: Cố gắng thực hiện chà nhám tại vùng có khe hút và hạn chế để sản phẩm che kín toàn bộ mặt bàn.
Kiểm tra khay chứa bụi: Không để bụi đầy quá mức vì có thể cản trở luồng khí và gây khó khăn khi vệ sinh.
Vệ sinh bộ lọc định kỳ: Tần suất vệ sinh cần dựa trên lượng bụi phát sinh và thời gian vận hành mỗi ngày.
Kiểm tra đường ống và mối nối: Kịp thời xử lý tình trạng rò rỉ, tắc nghẽn hoặc móp méo đường ống.
Theo dõi tiếng ồn và độ rung: Tiếng động hoặc độ rung bất thường có thể là dấu hiệu quạt, động cơ hoặc bộ phận truyền động cần được kiểm tra.

Việt Tín thiết kế bàn hút bụi theo từng nhà xưởng

Mỗi nhà xưởng có sản phẩm, mặt bằng và quy trình sản xuất khác nhau. Vì vậy, Việt Tín không chỉ cung cấp một mẫu bàn cố định mà tư vấn giải pháp dựa trên nhu cầu vận hành thực tế.

Quy trình triển khai gồm:

Khảo sát mặt bằng và khu vực chà nhám.
Xác định loại vật liệu và lượng bụi phát sinh.
Đánh giá kích thước sản phẩm thường xuyên gia công.
Tính toán kích thước bàn và phương án hút.
Thiết kế hệ thống quạt, đường ống và lọc bụi.
Gia công trực tiếp tại xưởng.
Lắp đặt, vận hành thử và bàn giao.
Hỗ trợ bảo hành, bảo trì sau khi đưa vào sử dụng.

Việc thiết kế theo nhu cầu thực tế giúp hạn chế tình trạng bàn quá nhỏ, quạt không đủ lực hút hoặc hệ thống tiêu thụ nhiều điện nhưng hiệu quả thu gom chưa tương xứng.

Kết luận

Bàn hút bụi chà nhám hoạt động dựa trên nguyên lý tạo áp suất âm để kéo không khí và bụi đi qua các khe trên mặt bàn. Bụi sau đó được đưa xuống buồng hút, thu gom tại khay chứa hoặc dẫn đến hệ thống lọc trung tâm.

Hiệu quả của thiết bị không chỉ phụ thuộc vào công suất quạt mà còn được quyết định bởi thiết kế mặt bàn, buồng hút, đường ống, hệ thống lọc và cách bố trí trong nhà xưởng.

Khi được tính toán đúng, bàn hút bụi giúp doanh nghiệp:

Kiểm soát bụi ngay tại nguồn.
Giảm bụi phát tán trong khu vực sản xuất.
Hạn chế bụi bám lên sản phẩm và máy móc.
Giảm thời gian vệ sinh cuối ca.
Cải thiện điều kiện làm việc.
Nâng cao tính chuyên nghiệp của dây chuyền sản xuất.

Việt Tín cung cấp giải pháp bàn hút bụi chà nhám theo nhu cầu thực tế của từng doanh nghiệp, từ khảo sát, tư vấn, thiết kế, gia công đến lắp đặt và hỗ trợ vận hành.

Liên hệ Việt Tín để được tư vấn cấu hình bàn hút bụi phù hợp với kích thước sản phẩm, số lượng vị trí chà nhám và mặt bằng nhà xưởng.
