Trong các hệ thống xử lý khí thải công nghiệp, việc thu gom khí mới chỉ là bước đầu. Dòng khí sau khi được hút khỏi khu vực sản xuất cần được xử lý phù hợp để giảm bụi, sương sơn và các thành phần ô nhiễm trước khi thải ra môi trường.

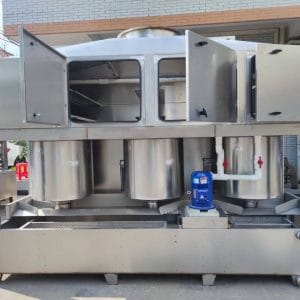

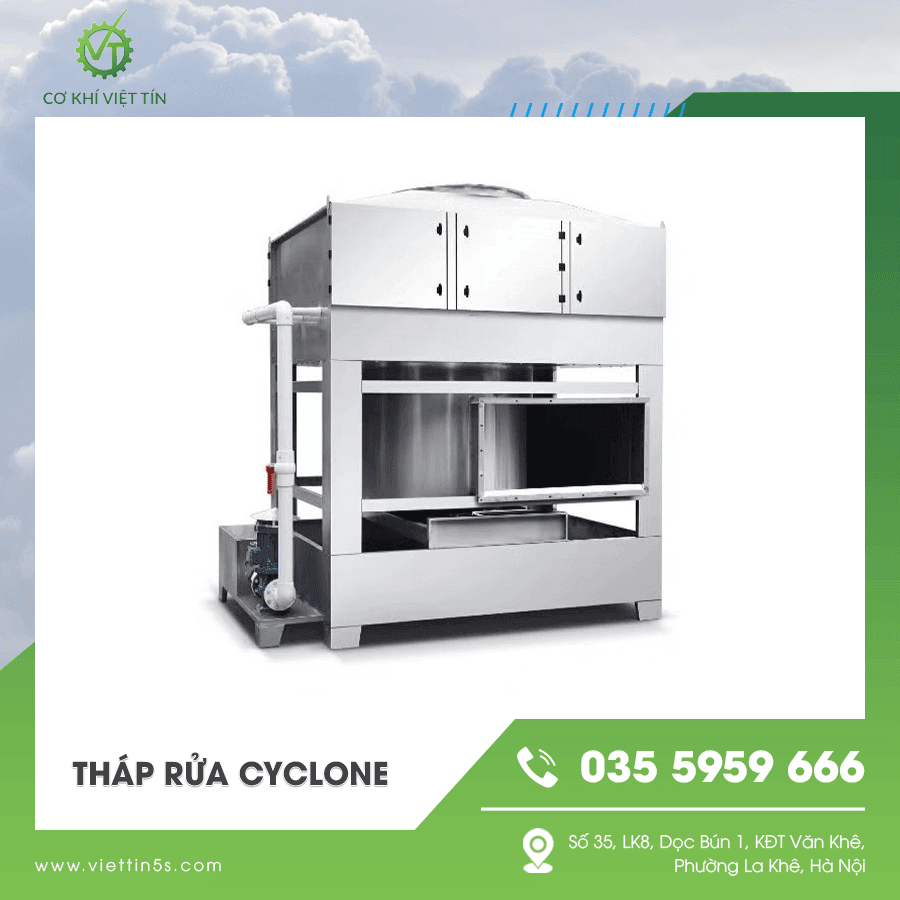

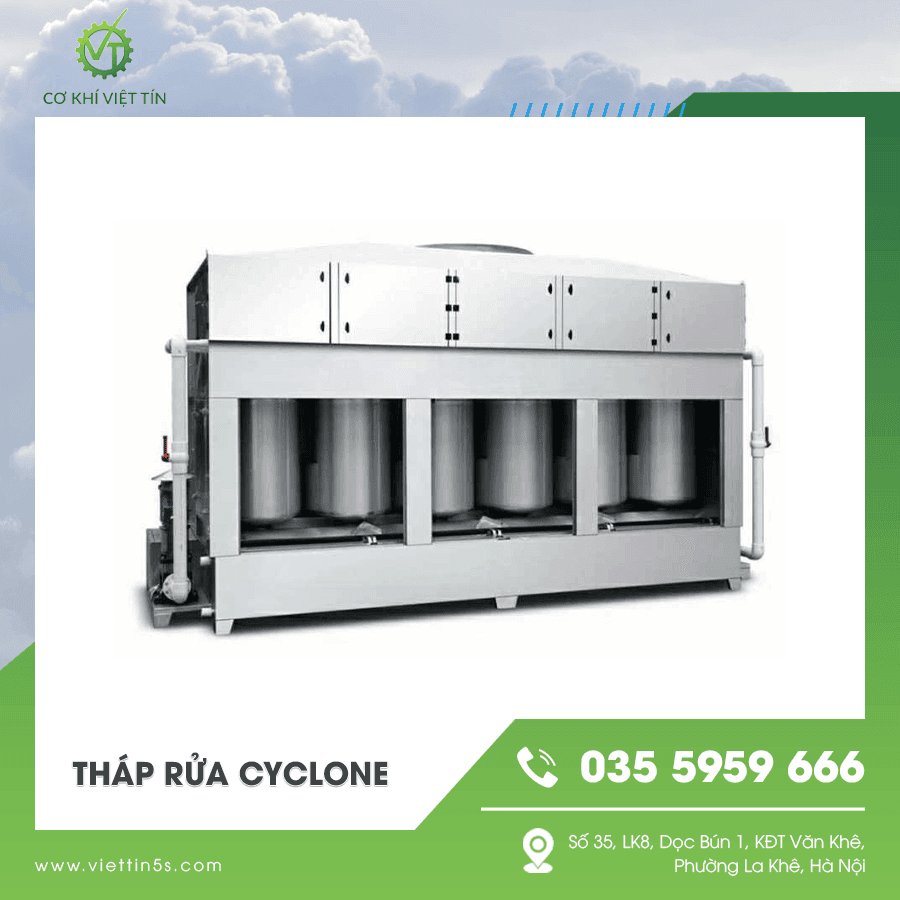

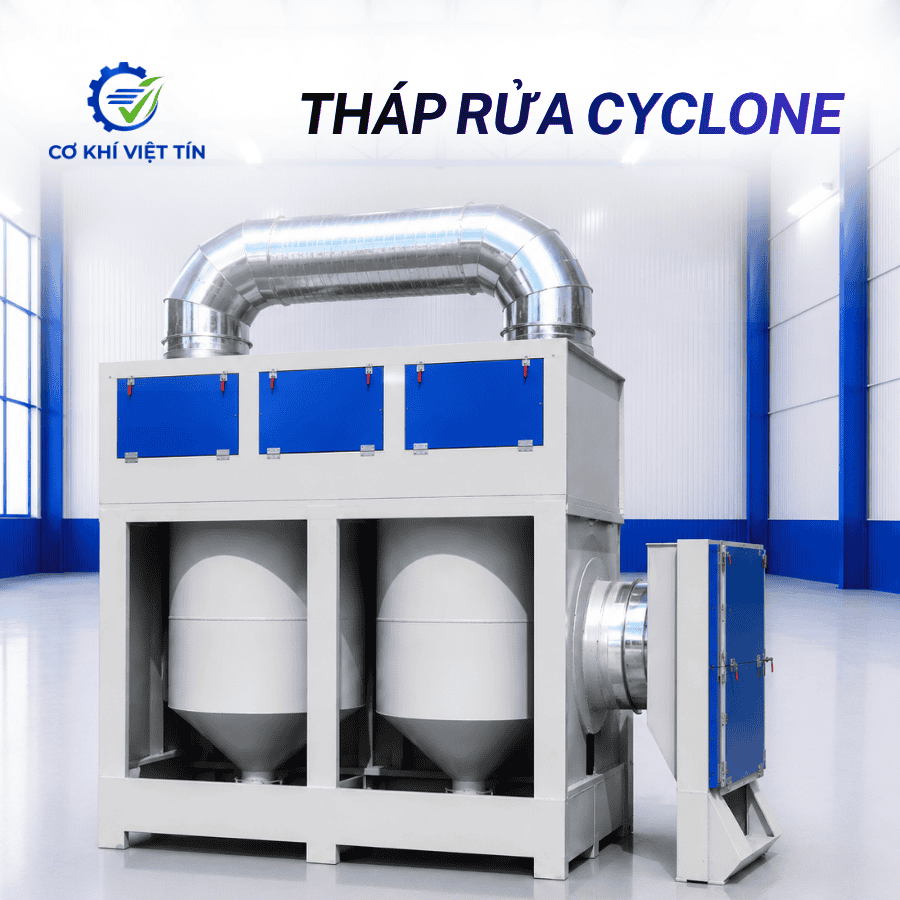

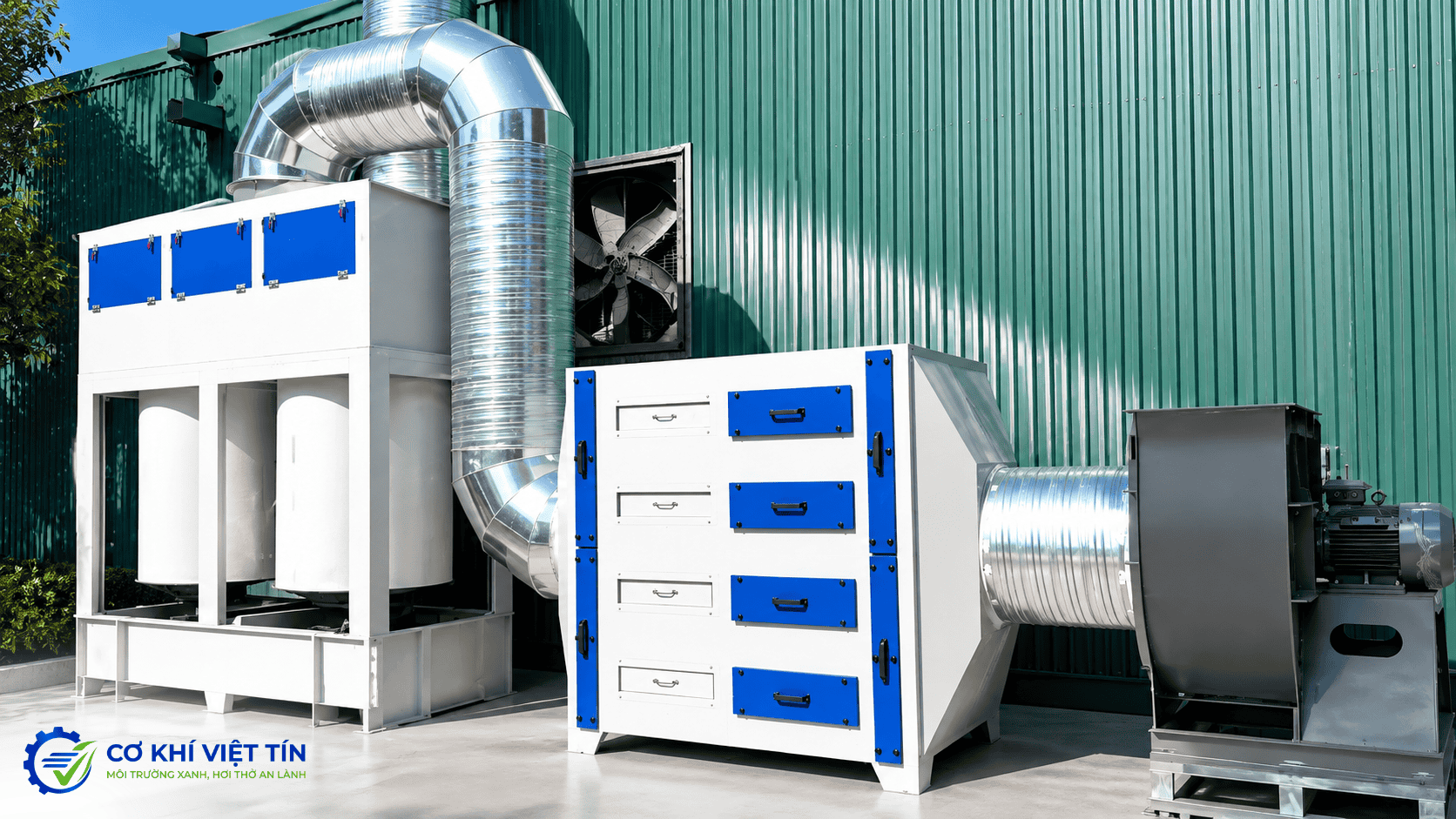

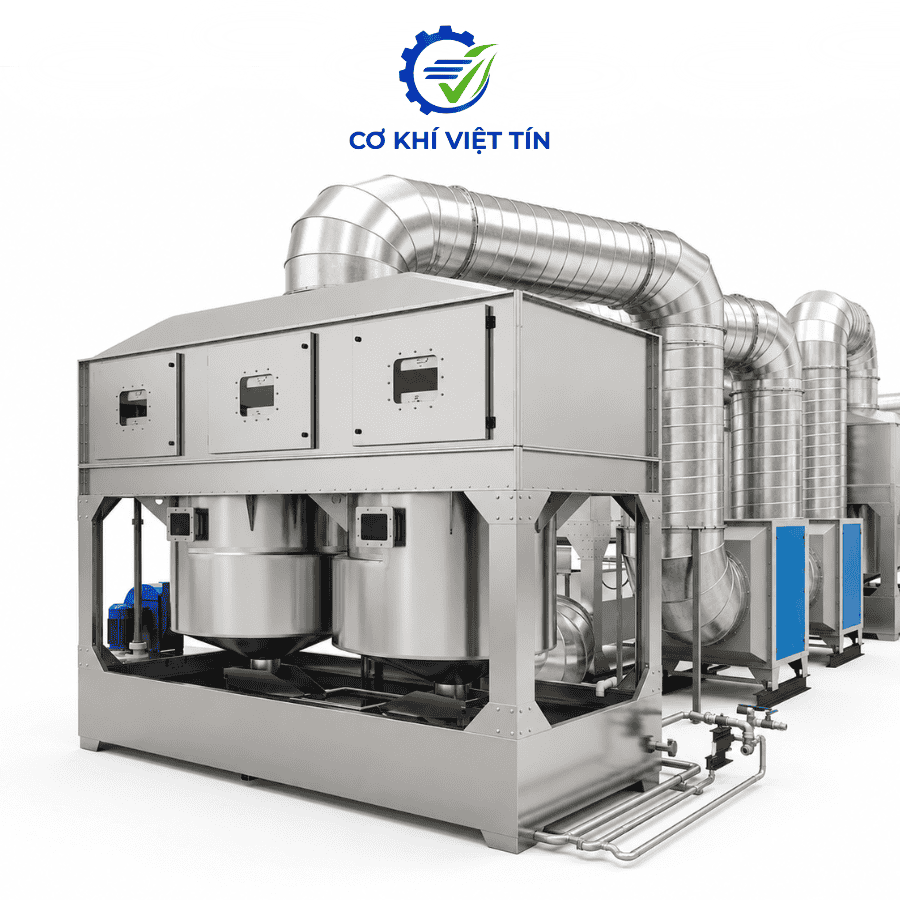

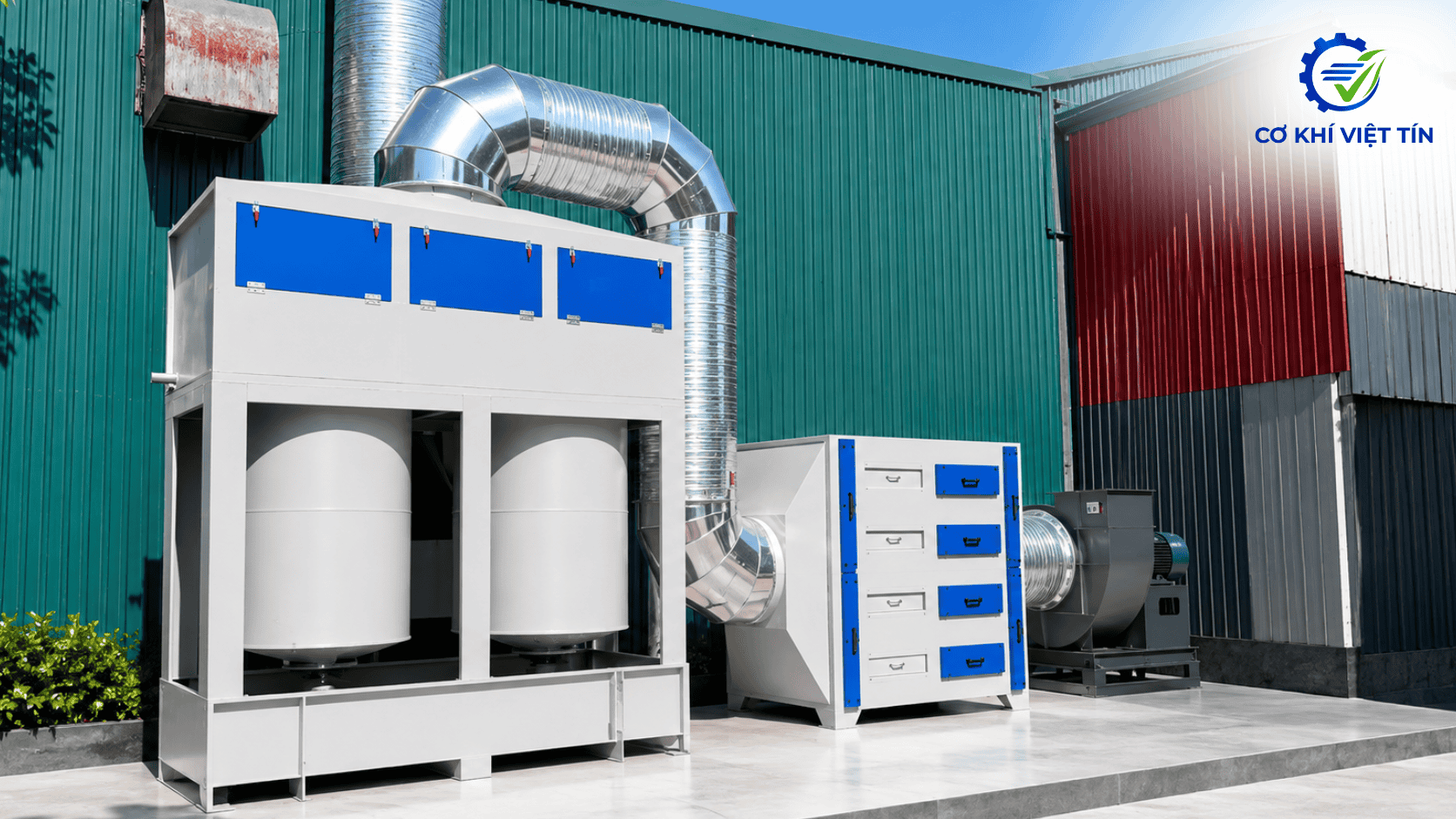

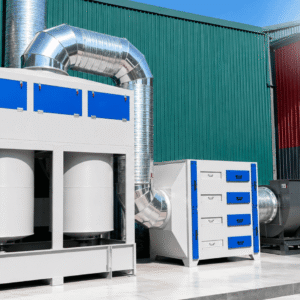

Tháp rửa Cyclone Việt Tín là thiết bị xử lý khí thải theo phương pháp ướt, kết hợp chuyển động xoáy của dòng khí với quá trình tiếp xúc nước hoặc dung dịch xử lý. Thiết bị đặc biệt phù hợp với các nguồn khí có bụi, sương sơn hoặc hạt có khả năng được thu giữ bằng phương pháp ướt.
Tháp Rửa Sơn Cyclone Là Gì?
Tháp rửa Sơn Cyclone là thiết bị đưa dòng khí vào tháp theo hướng tạo xoáy. Đồng thời, nước hoặc dung dịch xử lý được cấp vào vùng tiếp xúc để tăng khả năng thu giữ các hạt trong dòng khí.
Quá trình này giúp:
- Thu giữ bụi trong dòng khí.
- Hỗ trợ xử lý bụi mịn phù hợp với cấu hình thiết bị.
- Thu gom sương sơn và các hạt sơn dư.
- Giảm tải cho các công đoạn xử lý phía sau.
- Hỗ trợ xử lý một số thành phần khí khi sử dụng dung dịch hấp thụ phù hợp.
Hiệu quả thực tế phụ thuộc vào kích thước hạt, lưu lượng khí, nồng độ đầu vào, đặc tính chất ô nhiễm và cấu hình tháp.
Thông Số Kỹ Thuật Tham Khảo
Dưới đây là một cấu hình tháp rửa Cyclone đã được thiết kế với lưu lượng 12.000 m³/h:
| Hạng mục | Thông số tham khảo |
| Kích thước tháp | 2080 × 1500 × 2900 mm |
| Lưu lượng xử lý | 12.000 m³/h |
| Vật liệu | Inox 304 dày 1,2 mm |
| Kết cấu | Chấn góc tạo cứng |
| Bộ phận tạo xoáy | 01 Cyclone tạo xoáy nước |
| Bơm tuần hoàn | 2,2 kW – lưu lượng 80 m³/h |
| Tầng lọc | 02 tầng cước lọc |
| Kết cấu tầng lọc | Dây cuốn inox chống gỉ |
| Béc phun | Béc phun áp lực công nghiệp Inox 304 |
| Đường cấp nước | Ống PVC Tiền Phong |
| Điều tiết nước | Van điều tiết lưu lượng |
| Hệ thống nước | Tuần hoàn |
| Thoát nước ra ngoài | Không bao gồm |
Lưu ý: Đây là cấu hình tham khảo, không phải thông số cố định cho tất cả tháp rửa Cyclone Việt Tín. Kích thước, lưu lượng, công suất bơm, số tầng lọc và các thiết bị đi kèm sẽ được tính toán lại theo từng công trình.

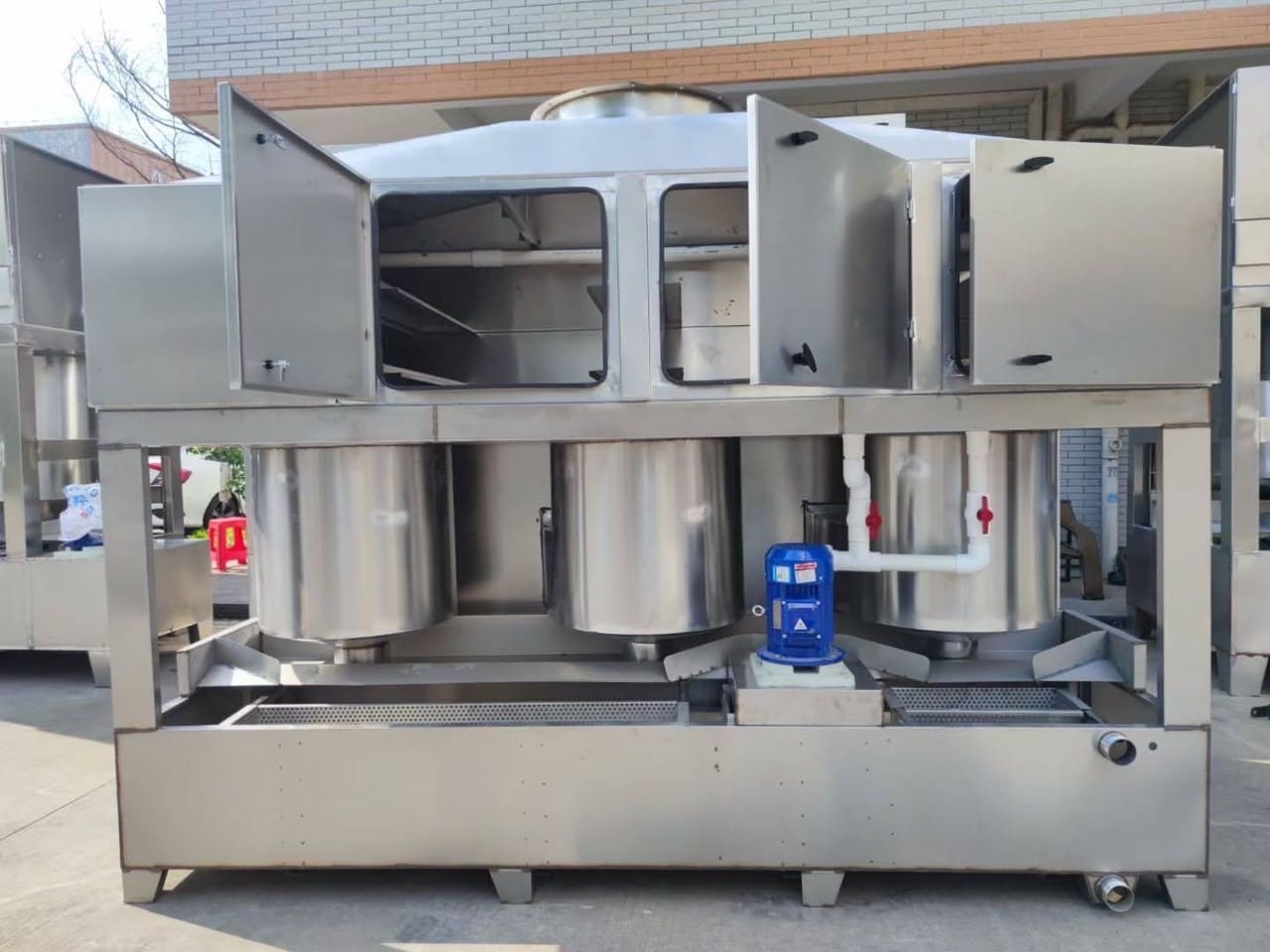

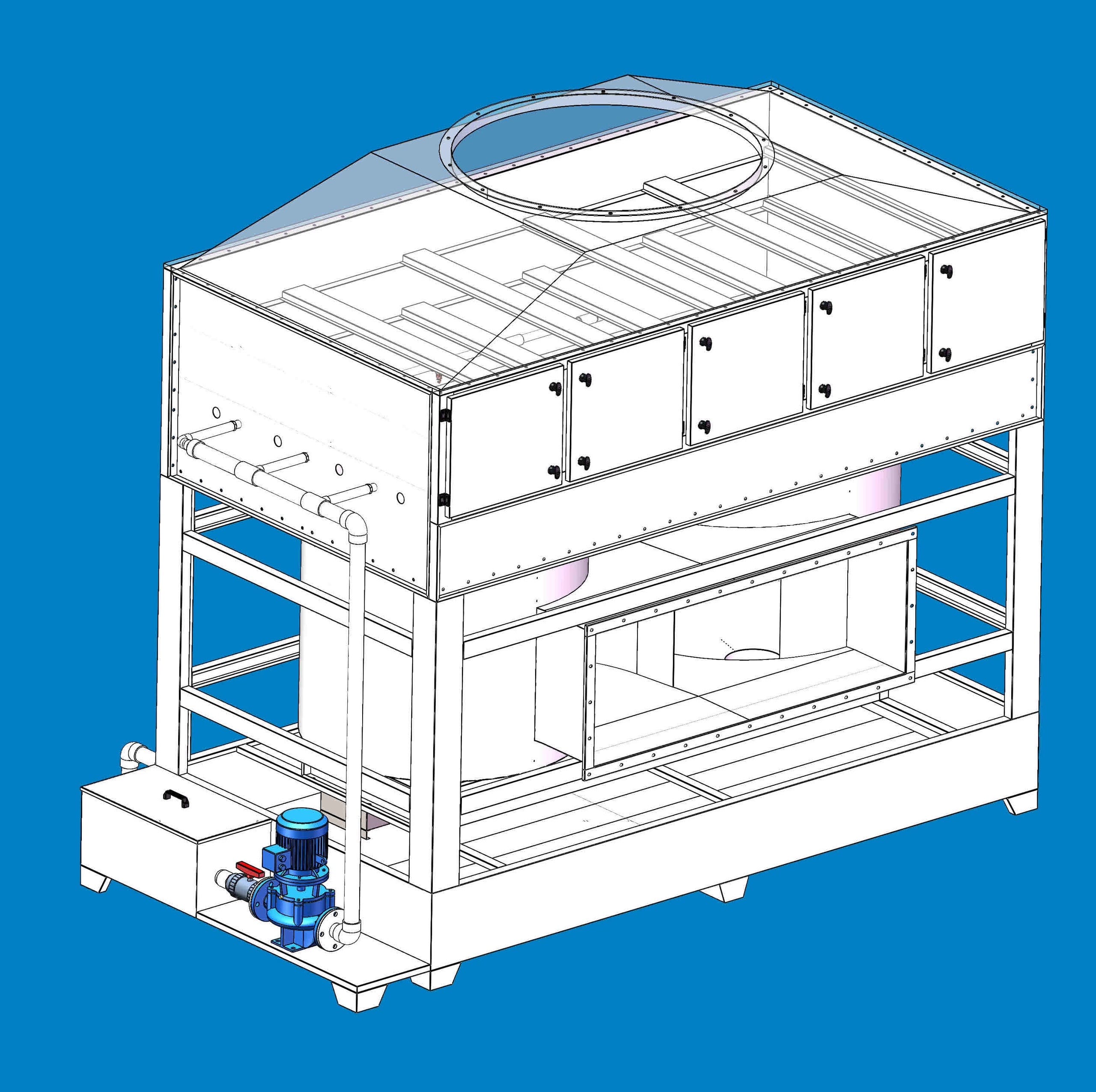

Cấu Tạo Tháp Rửa Sơn Cyclone
Thân tháp Inox 304
Thân tháp ở cấu hình tham khảo được gia công bằng Inox 304 dày 1,2 mm, chấn các góc tạo cứng nhằm tăng độ chắc chắn cho thiết bị.
Vật liệu thực tế có thể được lựa chọn dựa trên đặc tính khí thải và môi trường vận hành của từng dự án.
Cyclone tạo xoáy nước
Bên trong tháp bố trí bộ phận Cyclone tạo xoáy, giúp dòng khí chuyển động xoáy và tăng khả năng tiếp xúc giữa khí, bụi và nước.
Quá trình này hỗ trợ đưa các hạt bụi ra khỏi dòng khí và cuốn chúng theo nước xuống khu vực thu gom.
Hệ thống béc phun Inox 304
Béc phun áp lực công nghiệp bằng Inox 304 chống gỉ, có nhiệm vụ phân phối nước vào vùng xử lý.
Nước được phun và phân bố trong tháp nhằm tăng diện tích tiếp xúc với dòng khí.
2 tầng cước lọc
Cấu hình tham khảo sử dụng 02 tầng cước lọc, kết hợp dây cuốn Inox chống gỉ.
Các tầng lọc hỗ trợ tăng khả năng tiếp xúc, giữ lại bụi và các giọt nước trong quá trình dòng khí đi qua tháp.
Bơm nước tuần hoàn
Bơm công suất 2,2 kW, lưu lượng 80 m³/h cung cấp nước cho hệ thống xử lý.
Nước được đưa lên hệ thống béc phun và tiếp tục tuần hoàn trong quá trình vận hành.
Hệ thống cấp và điều tiết nước
Đường cấp nước sử dụng ống PVC Tiền Phong, kết hợp van điều tiết để kiểm soát lượng nước cấp cho hệ thống.
Nguyên Lý Hoạt Động
Quy trình xử lý có thể hiểu đơn giản:
Khí thải → Cyclone tạo xoáy → Tiếp xúc nước → 2 tầng cước lọc → Tách bụi/giọt nước → Khí sang công đoạn tiếp theo
Khí thải được dẫn vào tháp và tạo chuyển động xoáy. Đồng thời, bơm tuần hoàn đưa nước đến các béc phun để tạo vùng tiếp xúc giữa dòng khí và nước.
Bụi và các hạt ô nhiễm phù hợp được nước thu giữ, sau đó theo dòng nước xuống phía dưới. Dòng khí tiếp tục đi qua các tầng cước lọc trước khi ra khỏi tháp.
Nước sau xử lý được thu hồi và tuần hoàn trở lại hệ thống.
Tháp Rửa Sơn Cyclone Phù Hợp Với Ứng Dụng Nào?
Thiết bị có thể được nghiên cứu ứng dụng cho:
- Hệ thống xử lý khí thải sơn.
- Thu gom bụi và sương sơn.
- Nhà máy sản xuất nhựa.
- Xưởng cơ khí, kim loại.
- Một số công đoạn phát sinh bụi công nghiệp.
- Hệ thống cần xử lý sơ bộ trước công đoạn lọc phía sau.
Đối với nguồn khí có mùi và VOC, tháp Cyclone có thể cần kết hợp thêm tháp lọc than hoạt tính hoặc công nghệ xử lý phù hợp.
Vì Sao Thông Số Tháp Rửa Sơn Cyclone Cần Thiết Kế Theo Từng Dự Án?
Không nên áp dụng một cấu hình tháp cho tất cả nhà xưởng.
Việt Tín sẽ căn cứ vào:
- Lưu lượng khí cần xử lý.
- Loại bụi và nguồn phát sinh.
- Nồng độ đầu vào.
- Loại sơn hoặc hóa chất sử dụng.
- Thời gian vận hành mỗi ngày.
- Mặt bằng lắp đặt.
- Hệ thống đường ống hiện có.
- Yêu cầu xử lý của công trình.
Từ đó mới xác định kích thước tháp, công suất bơm, lượng nước tuần hoàn, số tầng lọc và cấu hình thiết bị phù hợp.
Ví dụ, cấu hình 12.000 m³/h – bơm 2,2 kW – 2 tầng lọc ở trên chỉ là một phương án tham khảo. Dự án có lưu lượng lớn hơn sẽ cần được tính toán lại toàn bộ hệ thống.
Ưu Điểm Của Tháp Rửa Sơn Cyclone Việt Tín
Thiết kế theo dự án: Không sử dụng một cấu hình cố định cho mọi nhà xưởng.
Kết hợp tạo xoáy và xử lý ướt: Tăng khả năng tiếp xúc giữa bụi, dòng khí và nước.
Hệ thống nước tuần hoàn: Nước được thu hồi và đưa trở lại quá trình xử lý.
Kết cấu chắc chắn: Có thể gia công bằng Inox 304 và lựa chọn vật liệu theo môi trường sử dụng.
Dễ kết hợp công đoạn phía sau: Có thể tích hợp cùng tách giọt, than hoạt tính, quạt hút và hệ thống đường ống.
Liên Hệ Tư Vấn Tháp Rửa Sơn Cyclone
Để lựa chọn đúng cấu hình, khách hàng chỉ cần cung cấp:
- Nguồn phát sinh khí thải.
- Loại bụi hoặc loại sơn sử dụng.
- Lưu lượng khí cần xử lý.
- Thời gian vận hành.
- Hình ảnh hoặc bản vẽ mặt bằng.
Việt Tín sẽ tính toán và đề xuất kích thước tháp, lưu lượng xử lý, công suất bơm và cấu hình lọc phù hợp với từng dự án.
CÔNG TY TNHH CƠ KHÍ SẢN XUẤT VIỆT TÍN
Hotline/Zalo: 0969 980 666
Tháp rửa Cyclone Việt Tín – thiết kế theo lưu lượng và đặc tính nguồn thải thực tế, linh hoạt cấu hình theo từng công trình.
