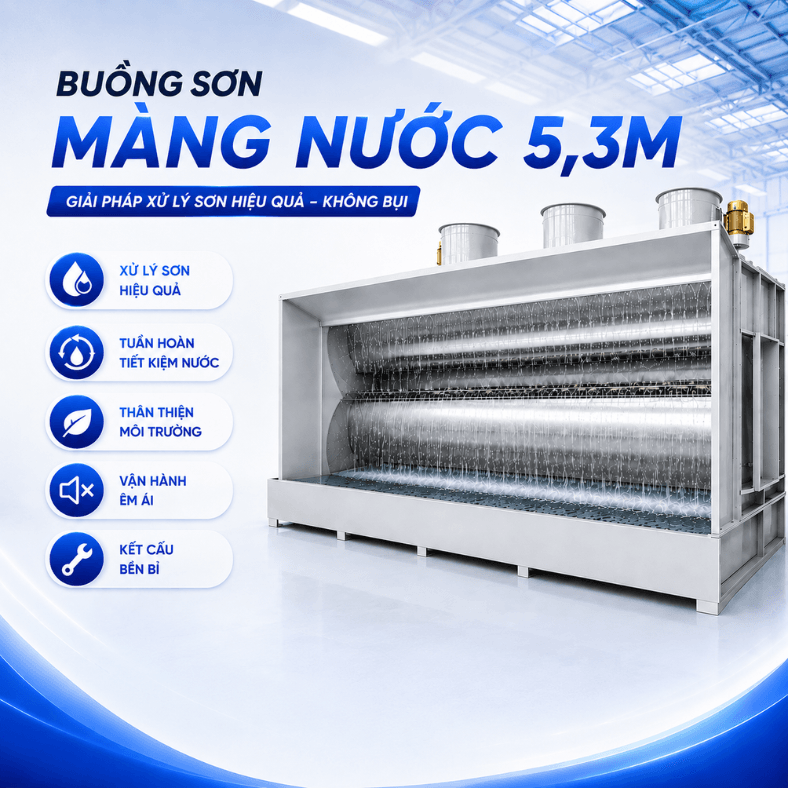

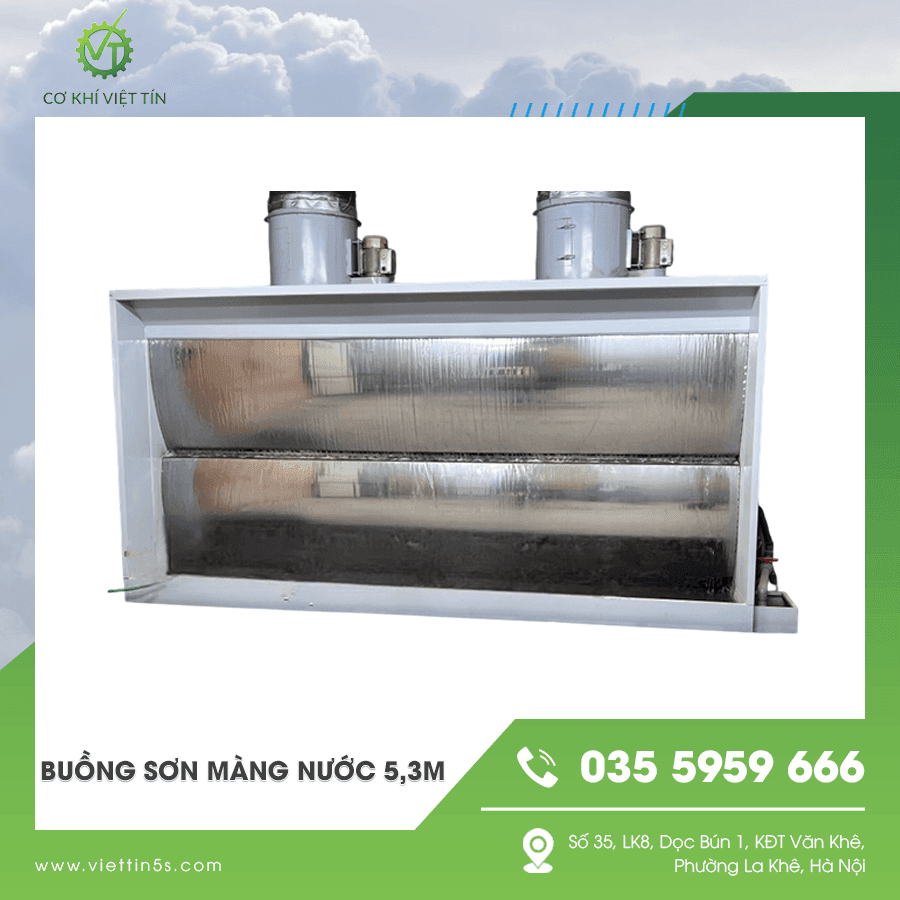

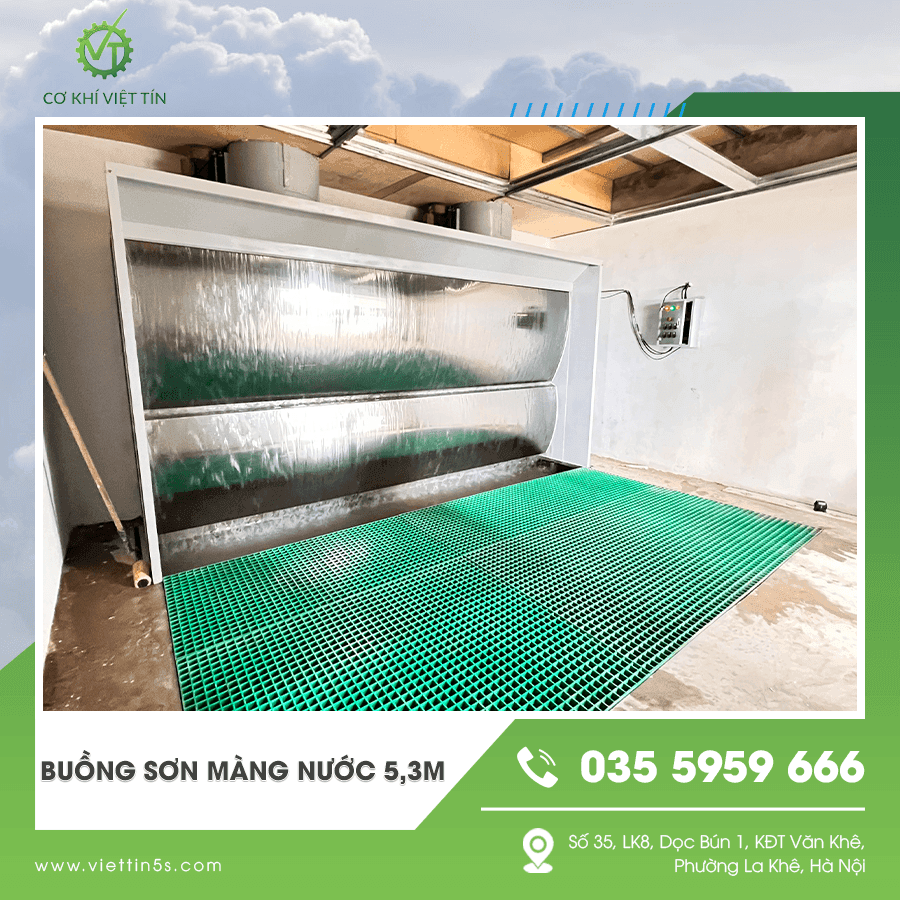

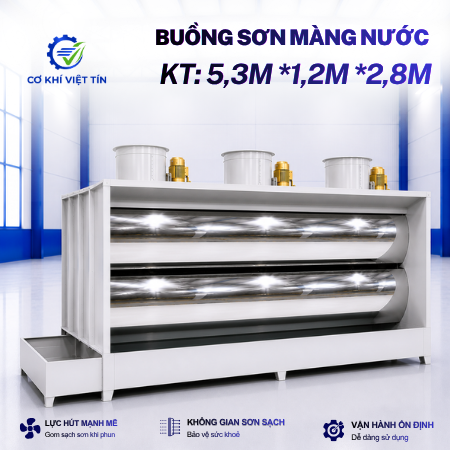

Buồng sơn màng nước 5,3m Việt Tín được thiết kế cho các xưởng có khu vực phun rộng, sản phẩm kích thước lớn hoặc tần suất sản xuất cao.
Hệ thống sử dụng 3 quạt hút tổng lưu lượng 36.000 m³/h kết hợp màng nước 2 tầng, giúp thu gom sơn dư ngay tại khu vực phun, hạn chế sương sơn phát tán và giữ khu vực sản xuất sạch hơn.
Buồng Sơn Màng Nước 5,3m Là Gì?
Buồng sơn màng nước 5,3m sử dụng luồng khí hút kết hợp màng nước tuần hoàn để thu gom sơn dư phát sinh trong quá trình phun.
Thiết bị giúp:
- Thu gom sơn dư ngay tại nguồn.
- Hạn chế sương sơn phát tán trong xưởng.
- Giảm bụi sơn bám ngược lên sản phẩm.
- Giữ khu vực phun sơn sạch hơn.
- Giảm sơn bám trên nền, vách và máy móc.
- Giảm thời gian vệ sinh khu vực sản xuất.
Thông Số Kỹ Thuật Buồng Sơn Màng Nước 5,3m
| STT | Tên SP | Mô tả | ĐVT | Đơn giá | SL | Thành tiền | Ghi chú |
| 1 | Buồng sơn màng nước | Kích thước : D5300 x R1200 x C2800 mm Lưu lượng thông thoáng khi lọc 36,000m3h Công suất tiêu thụ điện 5,2 kw/h Quạt hướng trục công suất 1,5 kw lưu lượng 12,000 m3/h-3 Bơm nước tuần hoàn công suất 1,5kw 60m2/h Chất liệu gia công bằng tôn mạ kẽm dày 1,2mm chấn các góc tạo cứng. Sơn hai lớp chống gỉ sét Màng nước dập bụi 2 tầng inox dày 0,8mm Hệ thống cấp nước tuần và van điều tiết nước nhựa PPC Tiền Phong, không bao gồm hệ thống thoát nước ra ngoài |
Bộ | 58.000.000 | 1 | 58.000.000 | Có thể tăng thêm quạt theo yêu cầu |

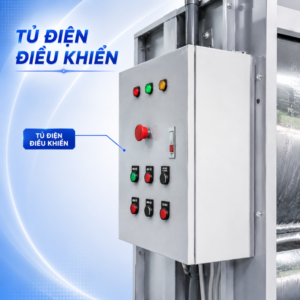

| 2 | Tủ điện điều khiển | Aptomat Khởi động từ ON- OFF Bảo vệ chống mất pha Nhấn khởi động ON- OFF Đèn báo pha 3 màu XANH – VÀNG – ĐỎ |
Bộ | 2.500.000 | 1 | 2.500.000 | |
| 3 | Côn thu | Kích thước : D1200 x C 250mm Chất liệu gia công bằng tôn mạ kẽn dầy 1,2mm và 0,58mm chấn các góc tạo cứng. |
Cái | 850.000 | 1 | 850.000 | |
| 4 | Dây điện | Dây điện cadisun 3×1,5mm , | Mét | 30.000 | 20 | 600.000 | |
| 5 | Ống gió xoắn | Kích thước ống gió xoắn D600 x 0,58mm | Mét | 700.000 | Tính theo yêu cầu thực tế | ||
| 6 | Cút 90 | Kích thước cút 90 D600 x 0,58mm | Cái | 850.000 | Tính theo yêu cầu thực tế |
Hệ thống không bao gồm đường thoát nước ra ngoài. Đường ống gió và phụ kiện được tính theo mặt bằng lắp đặt thực tế.
Cấu Tạo Buồng Sơn Màng Nước 5,3m

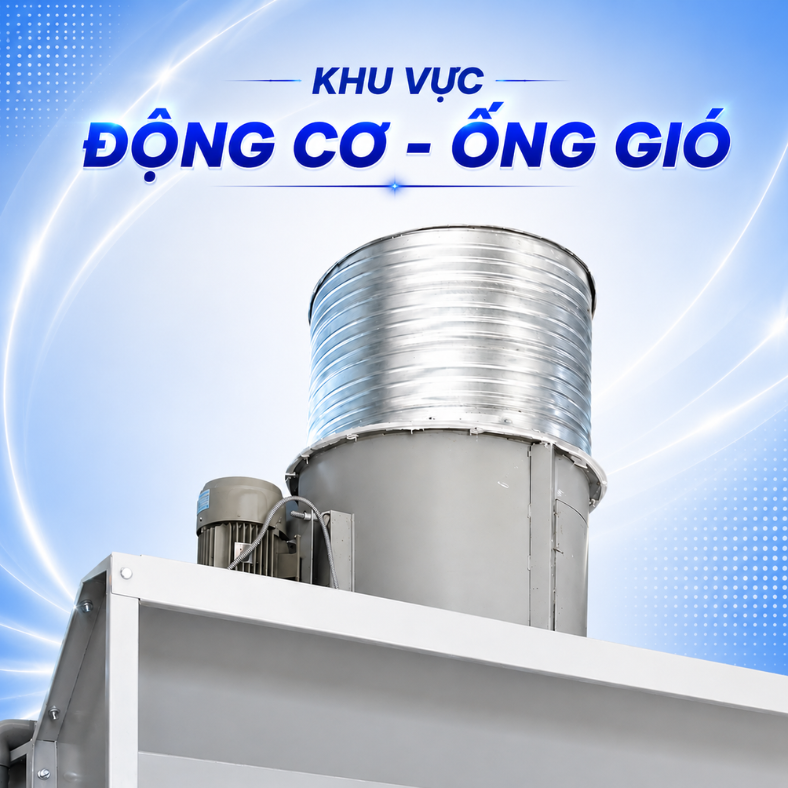

Hệ thống 3 quạt hút

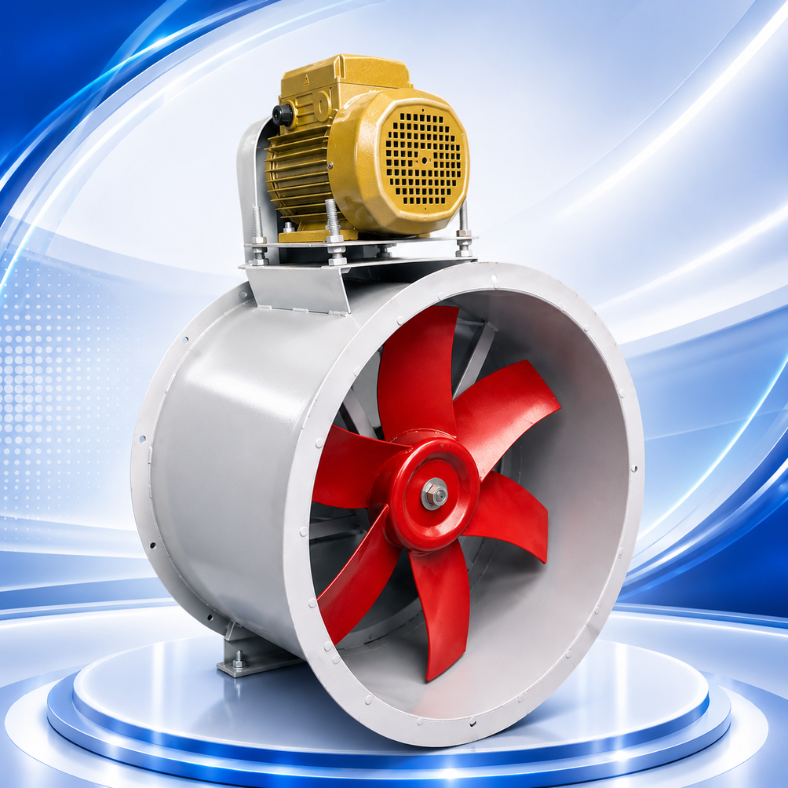

Buồng sử dụng 3 quạt hướng trục công suất 1,5 kW/quạt, lưu lượng 12.000 m³/h/quạt, đạt tổng lưu lượng khoảng 36.000 m³/h.
Cấu hình 3 quạt giúp phân bổ luồng hút trên phạm vi buồng dài 5,3m, phù hợp với khu vực phun rộng và sản phẩm kích thước lớn.

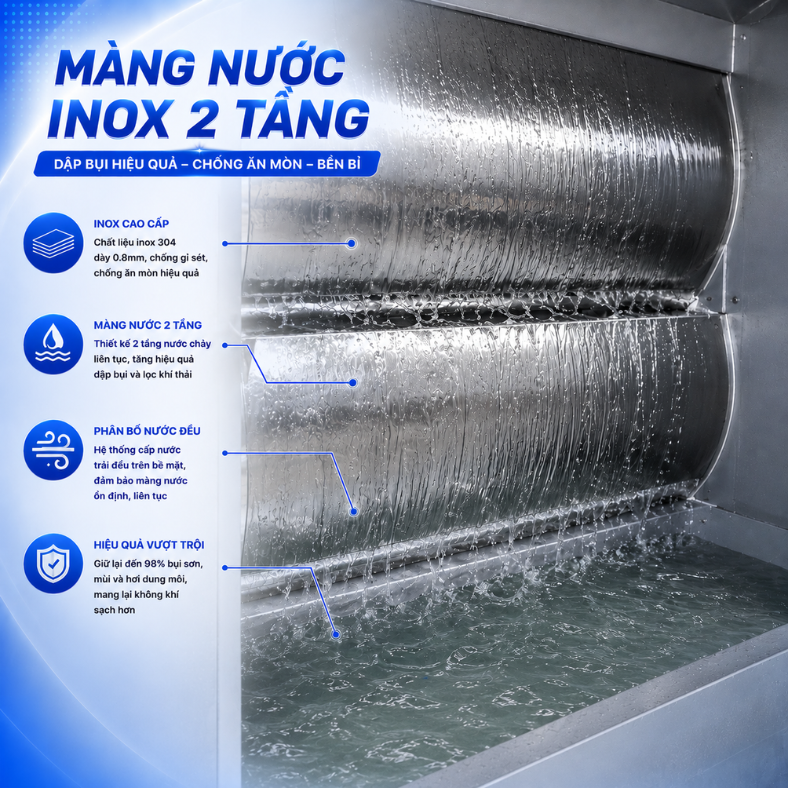

Màng nước dập sơn 2 tầng
Hệ thống sử dụng 2 tầng màng nước inox dày 0,8 mm, giúp tăng diện tích tiếp xúc giữa sơn dư và nước trong quá trình thu gom.
Bơm nước tuần hoàn
Bơm công suất 1,5 kW, lưu lượng 60 m³/h cung cấp nước cho hệ thống màng nước.
Nước sau khi tiếp nhận cặn sơn được đưa xuống bể chứa và tiếp tục tuần hoàn trong quá trình vận hành.
Thân buồng
Thân buồng được gia công bằng tôn mạ kẽm dày 1,2 mm, chấn góc tạo cứng và sơn hai lớp chống gỉ, đảm bảo kết cấu chắc chắn trong quá trình sử dụng.
Nguyên Lý Hoạt Động
Nguyên lý của buồng sơn màng nước 5,3m:
Phun sơn → 3 quạt hút sơn dư → Màng nước giữ sơn → Cặn sơn xuống bể → Nước tuần hoàn
Khi phun, hệ thống quạt tạo luồng khí kéo sơn dư về phía buồng. Sơn dư tiếp xúc với màng nước và được giữ lại, sau đó theo dòng nước xuống bể chứa.
Nước được bơm trở lại phía trên để tiếp tục duy trì màng nước trong suốt quá trình vận hành.
Buồng Sơn 5,3m Phù Hợp Với Những Xưởng Nào?
Với chiều dài 5,3m và lưu lượng hút 36.000 m³/h, thiết bị phù hợp với:
- Xưởng sản xuất nội thất quy mô lớn.
- Sơn bàn ghế, cửa và sản phẩm gỗ kích thước lớn.
- Sơn khung sắt, kết cấu kim loại.
- Xưởng cơ khí công nghiệp.
- Sơn sản phẩm nhựa.
- Sơn khung, vỏ và phụ kiện xe điện.
- Nhà máy có nhiều vị trí phun hoặc khu vực thao tác rộng.
So với các dòng buồng nhỏ hơn, buồng 5,3m có phạm vi thu hút rộng và sử dụng 3 quạt, phù hợp với nhu cầu sản xuất quy mô lớn hơn.
Ưu Điểm Của Buồng Sơn Màng Nước 5,3m
Lưu lượng hút lớn 36.000 m³/h: Đáp ứng khu vực phun có phạm vi rộng.
Hệ thống 3 quạt: Giúp phân bổ luồng hút tốt hơn trên toàn bộ chiều dài buồng.
Màng nước 2 tầng: Tăng diện tích tiếp xúc giữa sơn dư và nước.
Bơm tuần hoàn 1,5 kW – 60 m³/h: Đáp ứng lượng nước cần thiết cho hệ thống màng nước kích thước lớn.
Kết cấu chắc chắn: Sử dụng tôn mạ kẽm 1,2 mm và màng nước inox 0,8 mm.
Dễ vệ sinh và bảo trì: Thuận tiện kiểm tra bể nước, vệ sinh cặn sơn và bảo dưỡng định kỳ.
Buồng Sơn Màng Nước Có Xử Lý Mùi Sơn Không?
Buồng sơn màng nước chủ yếu thu gom sơn dư và các hạt sơn trong dòng khí, không thay thế hoàn toàn hệ thống xử lý hơi dung môi, VOC và mùi sơn.
Đối với xưởng có lượng khí thải lớn, Việt Tín có thể thiết kế kết hợp thêm:
- Hệ thống đường ống thu khí.
- Quạt hút ly tâm.
- Tháp xử lý khí thải.
- Than hoạt tính hoặc công nghệ xử lý VOC phù hợp.
Vì Sao Chọn Buồng Sơn Màng Nước Việt Tín?
Việt Tín trực tiếp thiết kế – gia công – lắp đặt theo nhu cầu thực tế của từng nhà xưởng:
- Gia công kích thước theo sản phẩm.
- Tính toán lưu lượng hút phù hợp.
- Chủ động sản xuất và linh kiện.
- Dễ bảo trì, sửa chữa.
- Có thể kết hợp đường ống và hệ thống xử lý khí thải.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Liên Hệ Tư Vấn Buồng Sơn Màng Nước 5,3m
Để lựa chọn đúng cấu hình, khách hàng chỉ cần cung cấp kích thước sản phẩm, loại sơn, tần suất phun và mặt bằng khu vực lắp đặt.
Việt Tín sẽ tư vấn kích thước buồng, lưu lượng hút và cấu hình phù hợp với nhu cầu sản xuất thực tế.
CÔNG TY TNHH CƠ KHÍ SẢN XUẤT VIỆT TÍN
Hotline/Zalo: 0969 980 666
Buồng sơn màng nước 5,3m Việt Tín – 3 quạt hút, lưu lượng 36.000 m³/h, phù hợp cho khu vực phun rộng và sản xuất công nghiệp quy mô lớn.
