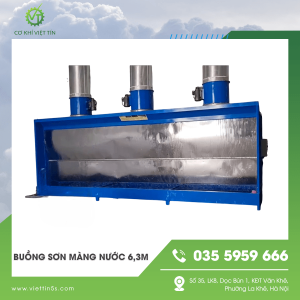

Buồng sơn màng nước 6,3m Việt Tín phù hợp với các xưởng có khu vực phun rộng, sản phẩm kích thước lớn hoặc cần bố trí nhiều vị trí thao tác.
Hệ thống sử dụng 3 quạt hút với tổng lưu lượng 36.000 m³/h kết hợp màng nước 2 tầng, giúp thu gom sơn dư ngay tại khu vực phun, hạn chế phát tán ra nhà xưởng và giữ khu vực sản xuất sạch hơn.
Buồng Sơn Màng Nước 6,3m Là Gì?
Buồng sơn màng nước 6,3m hoạt động dựa trên sự kết hợp giữa luồng khí hút và màng nước tuần hoàn.
Trong quá trình phun, sơn dư được quạt hút kéo về phía buồng, tiếp xúc với màng nước và được thu gom xuống bể chứa.
Thiết bị giúp:
- Thu gom sơn dư ngay tại khu vực phun.
- Hạn chế sương sơn phát tán trong xưởng.
- Giảm bụi sơn bám ngược lên sản phẩm.
- Giữ khu vực sản xuất sạch hơn.
- Giảm sơn bám trên nền, vách và máy móc.
- Giảm thời gian vệ sinh sau sản xuất.
Thông Số Kỹ Thuật Buồng Sơn Màng Nước 6,3m
| STT | Tên SP | Mô tả | ĐVT | Đơn giá | SL | Thành tiền | Ghi chú |
| 1 | Buồng sơn màng nước | Kích thước : 6300 x R 1200 x C2800 mm Lưu lượng thông thoáng khi lọc 36 ,000m3h Công suất tiêu thụ điện 5,2 kw/h Quạt hướng trục công suất 1,5kw lưu lượng 12,000m3/h-3 Bơm nước tuần hoàn công suất 1,5kw 60m2/h Chất liệu gia công bằng tôn mạ kẽm dày 1,2mm chấn các góc tạo cứng. Sơn hai lớp chống gỉ sét Màng nước dập bụi 2 tầng inox dày 0,8mm Hệ thống cấp nước tuần và van điểu tiết nước nhựa PPC Tiền Phong, không bao gồm hệ thống thoát nước ra ngoài |
Bộ | 72.000.000 | 1 | 72.000.000 | Có thể tăng thêm quạt theo yêu cầu |
| 2 | Tủ điện điều khiển | Aptomat Khởi động từ ON- OFF Bảo vệ chống mất pha Nhấn khởi động ON- OFF Đèn báo pha 3 màu XANH – VÀNG – ĐỎ |
Bộ | 2.500.000 | 1 | 2.500.000 | |
| 3 | Côn thu | Kích thước : D1200 x C 250mm Chất liệu gia công bằng tôn mạ kẽn dầy 1,2mm và 0,58mm chấn các góc tạo cứng. |
Cái | 850.000 | 1 | 850.000 | |
| 4 | Dây điện | Dây điện cadisun 3×1,5mm , | Mét | 30.000 | 20 | 600.000 | |
| 5 | Ống gió xoắn | Kích thước ống gió xoắn D600 x 0,58mm | Mét | 700.000 | Tính theo yêu cầu thực tế | ||
| 6 | Cút 90 | Kích thước cút 90 D600 x 0,58mm | Cái | 850.000 | Tính theo yêu cầu thực tế |
Hệ thống không bao gồm đường thoát nước ra ngoài. Đường ống gió và các phụ kiện được tính theo mặt bằng lắp đặt thực tế.

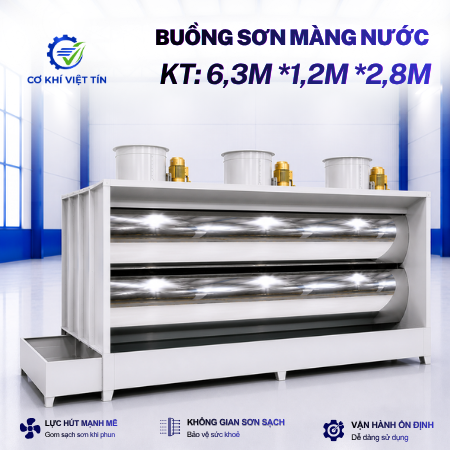

Cấu Tạo Buồng Sơn Màng Nước 6,3m
Hệ thống 3 quạt hút
Buồng sử dụng 3 quạt hướng trục công suất 1,5 kW/quạt, lưu lượng 12.000 m³/h/quạt, đạt tổng lưu lượng khoảng 36.000 m³/h.
Cấu hình 3 quạt giúp phân bổ luồng hút trên phạm vi buồng dài 6,3m, phù hợp với khu vực phun sơn có diện tích lớn.
Màng nước dập sơn 2 tầng
Hệ thống sử dụng 2 tầng màng nước inox dày 0,8 mm, tạo bề mặt tiếp xúc để thu gom sơn dư theo dòng khí hút.
Bơm nước tuần hoàn
Bơm công suất 1,5 kW, lưu lượng 60 m³/h cung cấp nước liên tục cho hệ thống màng nước.
Nước sau khi tiếp nhận cặn sơn chảy xuống bể và tiếp tục được bơm tuần hoàn trong quá trình vận hành.
Thân buồng
Thân buồng được gia công bằng tôn mạ kẽm dày 1,2 mm, chấn góc tạo cứng và hoàn thiện bằng hai lớp sơn chống gỉ.
Nguyên Lý Hoạt Động
Quy trình hoạt động:
Phun sơn → 3 quạt hút sơn dư → Màng nước giữ sơn → Cặn sơn xuống bể → Nước tuần hoàn
Khi phun, hệ thống quạt tạo luồng khí kéo sơn dư về phía buồng. Sơn dư tiếp xúc với màng nước, được giữ lại và theo dòng nước xuống bể chứa.
Nước sau đó được bơm trở lại phía trên để tiếp tục duy trì màng nước.
Buồng Sơn 6,3m Phù Hợp Với Những Xưởng Nào?
Với chiều dài 6,3m, buồng phù hợp với:
- Xưởng nội thất quy mô lớn.
- Sơn cửa, bàn ghế và sản phẩm gỗ kích thước lớn.
- Sơn khung sắt, kết cấu kim loại.
- Xưởng cơ khí công nghiệp.
- Sơn sản phẩm nhựa.
- Sơn khung, vỏ và linh kiện xe điện.
- Dây chuyền có nhiều vị trí phun sơn.
- Nhà máy cần khu vực thao tác phun rộng.
Điểm nổi bật của dòng 6,3m là phạm vi làm việc lớn, phù hợp khi cần bố trí nhiều sản phẩm hoặc nhiều vị trí thao tác trên cùng một buồng.
Ưu Điểm Của Buồng Sơn Màng Nước 6,3m
Phạm vi thu hút rộng: Chiều dài 6,3m đáp ứng sản phẩm lớn và khu vực phun rộng.
3 quạt – tổng lưu lượng 36.000 m³/h: Phân bổ luồng hút trên toàn bộ chiều dài buồng.
Màng nước 2 tầng: Tăng diện tích tiếp xúc giữa sơn dư và nước.
Bơm 1,5 kW – 60 m³/h: Đảm bảo lượng nước tuần hoàn cho hệ thống màng nước.
Kết cấu chắc chắn: Thân tôn mạ kẽm 1,2 mm kết hợp màng nước inox 0,8 mm.
Dễ vệ sinh và bảo trì: Thuận tiện kiểm tra bể nước, loại bỏ cặn sơn và bảo dưỡng định kỳ.
Buồng Sơn Màng Nước Có Xử Lý Mùi Sơn Không?
Buồng sơn màng nước chủ yếu thu gom sơn dư và các hạt sơn trong dòng khí, không thay thế hoàn toàn hệ thống xử lý hơi dung môi, VOC và mùi sơn.
Đối với xưởng có lượng khí thải lớn, có thể kết hợp thêm:
- Hệ thống đường ống thu khí.
- Quạt hút ly tâm.
- Tháp xử lý khí thải.
- Than hoạt tính hoặc công nghệ xử lý VOC phù hợp.
Vì Sao Chọn Buồng Sơn Màng Nước Việt Tín?
Việt Tín trực tiếp thiết kế – gia công – lắp đặt theo nhu cầu thực tế của từng nhà xưởng:
- Gia công kích thước theo sản phẩm.
- Tính toán lưu lượng hút phù hợp.
- Chủ động sản xuất và linh kiện.
- Dễ bảo trì, sửa chữa.
- Có thể kết hợp đường ống và hệ thống xử lý khí thải.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Liên Hệ Tư Vấn Buồng Sơn Màng Nước 6,3m
Để lựa chọn đúng cấu hình, khách hàng chỉ cần cung cấp kích thước sản phẩm, loại sơn, tần suất phun và mặt bằng khu vực lắp đặt.
Việt Tín sẽ tư vấn kích thước buồng, lưu lượng hút và cấu hình phù hợp với nhu cầu sản xuất thực tế.
CÔNG TY TNHH CƠ KHÍ SẢN XUẤT VIỆT TÍN
Hotline/Zalo: 0969 980 666
Buồng sơn màng nước 6,3m Việt Tín – phạm vi làm việc lớn, 3 quạt hút tổng lưu lượng 36.000 m³/h, phù hợp cho xưởng và nhà máy có khu vực phun sơn quy mô lớn.
